JUNIOR-Flaschendruckregler

Produktbeschreibung

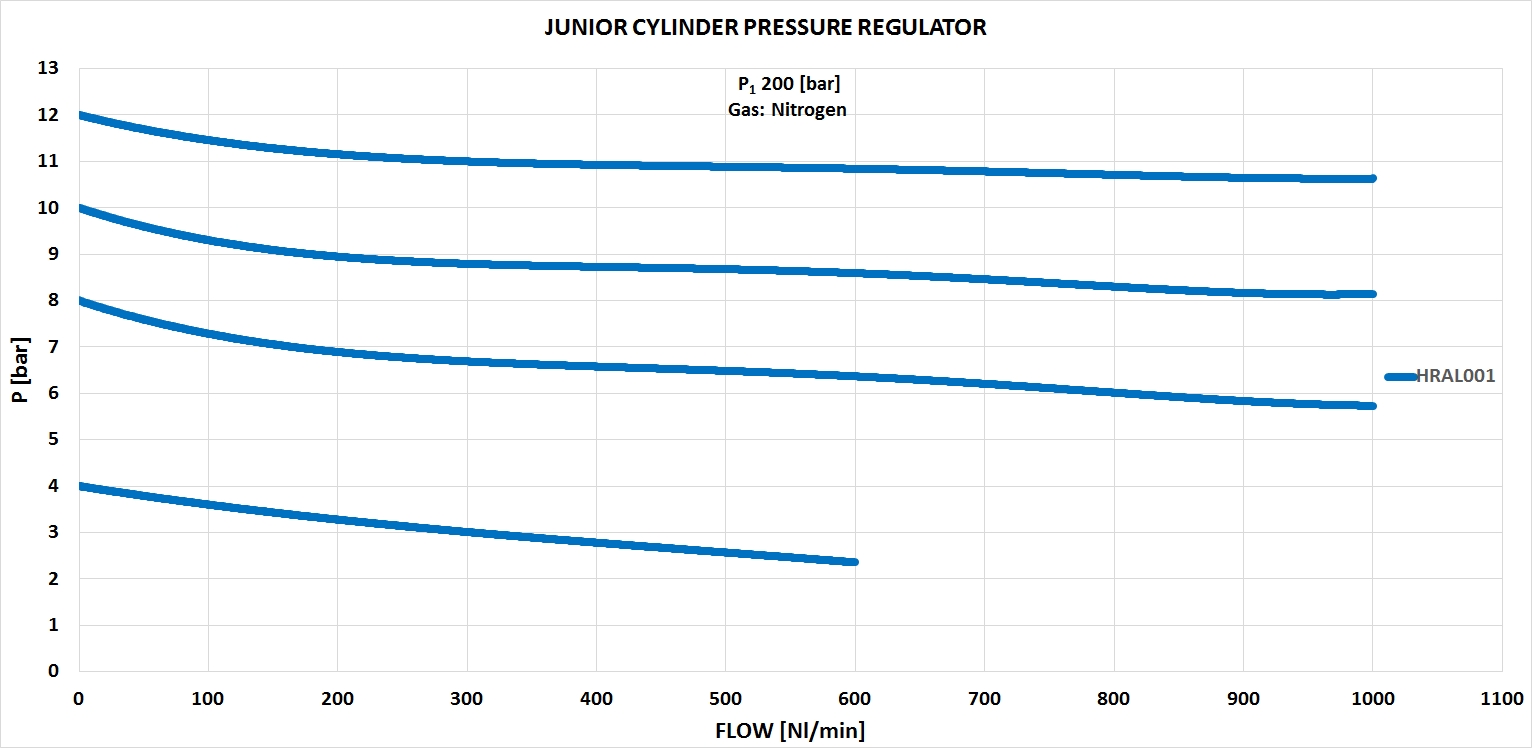

Der für lebensmitteltaugliche Gase geeignete Flaschendruckregler wird verwendet, um den Gasdruck auf den Leitungs- bzw. Anlagendruck herunterzuregeln. Ein am Ausgang der Gasflasche angebrachtes Doppelmanometer zeigt den Hoch- und Niederdruck an. Der maximale Eingangsdruck beträgt 200 bar, der Ausgangsdruck kann bis maximal 12 bar eingestellt werden. Die Ausführung des Eingangsanschlusses richtet sich nach dem Gastyp, der Ausgangsanschluss ist mit einem Schlauchanschluss mit 8 mm Ø ausgestattet. Der maximale Stickstoffdurchfluss bei 12 bar Ausgangsdruck beträgt 60 Nm³/h bzw. 1000 Nl/min.

Normen

EN ISO 2503 | EN ISO 5171 | Regolamento (CE) n. 1935/2004

Komponenten

Anschluss, Gehäuse, Abdeckung und in den Druckregler integriertes Überdruckventil aus chemisch vernickeltem Messing CW614N.
Druckeinstellung mittels Gewindeschraube und schwarzem ABS-Knopf.
Ein Eingangsanschluss entsprechend dem Gastyp.
Ein Schlauchanschluss mit 8 mm Ø am Ausgang.
Ein Manometer mit 0–315 bar am Eingang, 63 mm Ø, Klasse 2.5.
Ein Manometer mit 0–16 bar am Ausgang, 63 mm Ø, Klasse 2.5.
Edelstahlfedern.
Lebensmitteltaugliche NBR-Membran.
Silikon-O-Ring.
Teflon-Sitz.
Nylon-Dichtungen.

Wartungskit

CODE DESCRIPTION
HKAL001 REDUCER MAINTENANCE EQ JUNIOR FOOD

Technische Daten

CODE Q max. P1 max. P2 max. EINGANGSANSCHLUSS AUSGANGSANSCHLUSS

GEWICHT
HRAL001D 60 Nm³/h 200 bar 12 bar G3/4" 'A' DIN Schlauchanschluss Ø 8 mm 1,6 kg
HRAL001D2 60 Nm³/h 200 bar 12 bar W21,80x1/14" 'A' DIN Schlauchanschluss Ø 8 mm 1,6 kg
HRAL001D3 60 Nm³/h 200 bar 12 bar G5/8" 'B' DIN Schlauchanschluss Ø 8 mm 1,6 kg
HRAL001F 60 Nm³/h 200 bar 12 bar SI22,91x1,814 'A' F Schlauchanschluss Ø 8 mm 1,6 kg
HRAL001UK 60 Nm³/h 200 bar 12 bar G5/8" 'B' BS Schlauchanschluss Ø 8 mm 1,6 kg
HRAL002D 60 Nm³/h 200 bar 12 bar W24,32x1/14" 'A' DIN Schlauchanschluss Ø 8 mm 1,6 kg
HRAL002D2 60 Nm³/h 200 bar 12 bar W21,80x1/14" 'A' DIN Schlauchanschluss Ø 8 mm 1,6 kg
HRAL002F 60 Nm³/h 200 bar 12 bar SI21,7x1,814 'A' F Schlauchanschluss Ø 8 mm 1,6 kg
HRAL002UK 60 Nm³/h 200 bar 12 bar G5/8" 'B' BS Schlauchanschluss Ø 8 mm 1,6 kg
HRAL003D 60 Nm³/h 200 bar 12 bar W21,80x1/14" 'A' DIN Schlauchanschluss Ø 8 mm 1,6 kg
HRAL003D2 60 Nm³/h 200 bar 12 bar W24,32x1/14" 'A' DIN Schlauchanschluss Ø 8 mm 1,6 kg
HRAL003D3 60 Nm³/h 200 bar 12 bar G3/4" 'A' DIN Schlauchanschluss Ø 8 mm 1,6 kg
HRAL003F 60 Nm³/h 200 bar 12 bar SI21,7x1,814 'A' F Schlauchanschluss Ø 8 mm 1,6 kg
HRAL003UK 60 Nm³/h 200 bar 12 bar G5/8" 'B' BS Schlauchanschluss Ø 8 mm 1,6 kg
HRAL004D 60 Nm³/h 200 bar 12 bar W21,80x1/14" 'A' DIN Schlauchanschluss Ø 8 mm 1,6 kg
HRAL004D2 60 Nm³/h 200 bar 12 bar W24,32x1/14" 'A' DIN Schlauchanschluss Ø 8 mm 1,6 kg
HRAL004D3 60 Nm³/h 200 bar 12 bar G3/4" 'A' DIN Schlauchanschluss Ø 8 mm 1,6 kg
HRAL004F 60 Nm³/h 200 bar 12 bar SI21,7x1,814 'A' F Schlauchanschluss Ø 8 mm 1,6 kg
HRAL004UK 60 Nm³/h 200 bar 12 bar G5/8" 'B' BS Schlauchanschluss Ø 8 mm 1,6 kg
HRAL005D 60 Nm³/h 200 bar 12 bar W21,80x1/14" 'A' DIN Schlauchanschluss Ø 8 mm 1,6 kg
HRAL005D2 60 Nm³/h 200 bar 12 bar G3/4" 'A' DIN Schlauchanschluss Ø 8 mm 1,6 kg
HRAL005F 60 Nm³/h 200 bar 12 bar SI21,7x1,814 'A' F Schlauchanschluss Ø 8 mm 1,6 kg
HRAL005UK 60 Nm³/h 200 bar 12 bar W0,860"X1/14 'A' BS Schlauchanschluss Ø 8 mm 1,6 kg
