UNIVERSAL-BASISBLOCK
Produktbeschreibung

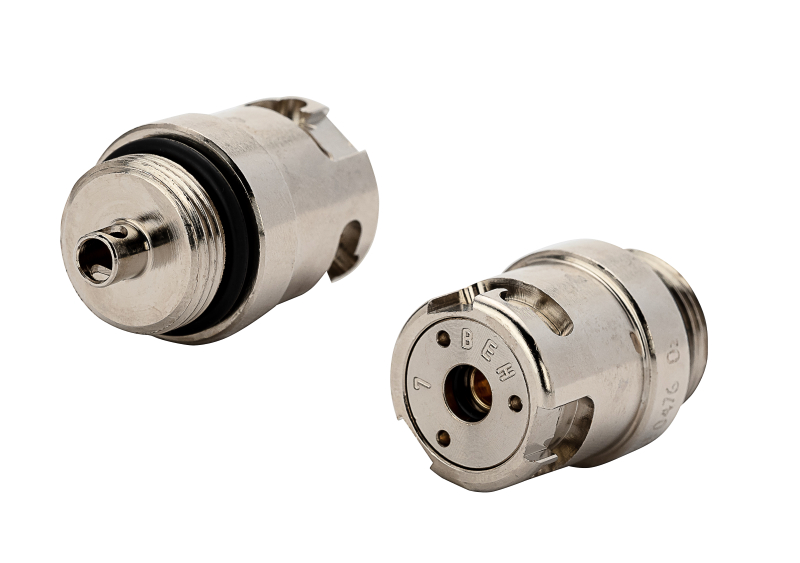

Der Basisblock bzw. die Basis UNI 9507 dient zur Montage der folgenden Endgeräte: UNI 9507, AFNOR NF S 90-116, NIST EN 739.Die Basis besteht aus poliertem Druckgussmessing CW617N mit einem Anschweiß-Bundende mit 10 mm Ø (12 mm Ø VAKUUM) und einer gasspezifischen Mutter. Die Basis besitzt ein Absperrventil, das bei Wartungsarbeiten ein Austreten von Gas verhindert.Einschließlich Erdungsanschluss mit Gewinde und Befestigungsbohrungen für die Schraubmontage im Gehäuse.Alle Materialien sind sauerstoffkompatibel und werden in sauberem Zustand, frei von Öl, Schmiermittel und Staub, geliefert.
Normen
EN ISO 9170-1 | UNI 9507 | EN ISO 15001Komponenten
Ein Gehäuse aus Messing CW617N.
Anschweiß-Bundende mit 10 mm Ø (12 mm Ø VAKUUM) und gasspezifische Mutter.
FKM-O-Ring für O2, NBR-O-Ring für andere Gase.
Edelstahlfedern.
Wartungskit
Technische Daten
| CODE | GAS | BREITE | HÖHE | TIEFE | LOCHABSTAND |
| HP015 | Air-800 | 40 mm | 34 mm | 42,5 mm | 33 mm |
