HF/86 Flaschendruckregler

Produktbeschreibung

Der am Ausgang von Gasflaschen montierte Flaschendruckregler eignet sich für reine Gase. Er wird verwendet, um den Gasdruck auf den Leitungs- bzw. Anlagendruck herunterzuregeln. Er ist mit einem Doppelmanometer ausgestattet, das den Flaschendruck und den Betriebsdruck anzeigt. Der maximale Eingangsdruck beträgt 200 bar, der Ausgangsdruck kann bis maximal 10 bar eingestellt werden. Die Ausführung des Eingangsanschlusses richtet sich nach dem Gastyp, der Ausgangsanschluss ist mit einem F-Gewinde G1/4" R ausgestattet. Der maximale Durchfluss bei 10 bar Ausgangsdruck beträgt 18 Nm³/h bzw. 300 Nl/min. Auf Kundenanfrage kann eine Helium-Dichtheitsprüfung bei 10–4 mbar l/s durchgeführt werden.

Normen

EN ISO 2503 | EN ISO 7291 | EN ISO 9539 | UNI EN ISO 5171

Komponenten

Ein HF-Hochdruckregler mit chemisch vernickeltem Messinggehäuse CW614N, einstellbarer Kalibrierung und Edelstahlmembran.
ABS-Einstellknopf.
Ein Eingangsanschluss entsprechend dem verwendeten Gastyp.
Ein Ausgangsanschluss mit M-Gewinde G1/4" R.
Ein in den Druckregler integriertes, vorkalibriertes Überdruckventil mit Ablasskanal, G1/4" M R.
Ein Hochdruckmanometer entsprechend dem verwendeten Gas, Klasse 2.5.
Ein Niederdruckmanometer entsprechend dem verwendeten Gas, Klasse 2.5.
Ein Eingangsfilter aus Edelstahl mit einer Filtereinheit > 100 mm.
Edelstahlfedern.
TEFLON-Dichtungssitz.
NBR-O-Ring.



Wartungskit

CODE DESCRIPTION
HK138 MAINTENANCE EQ HF A.P. PURE GASES

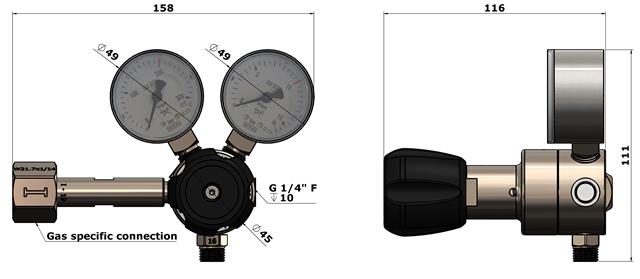

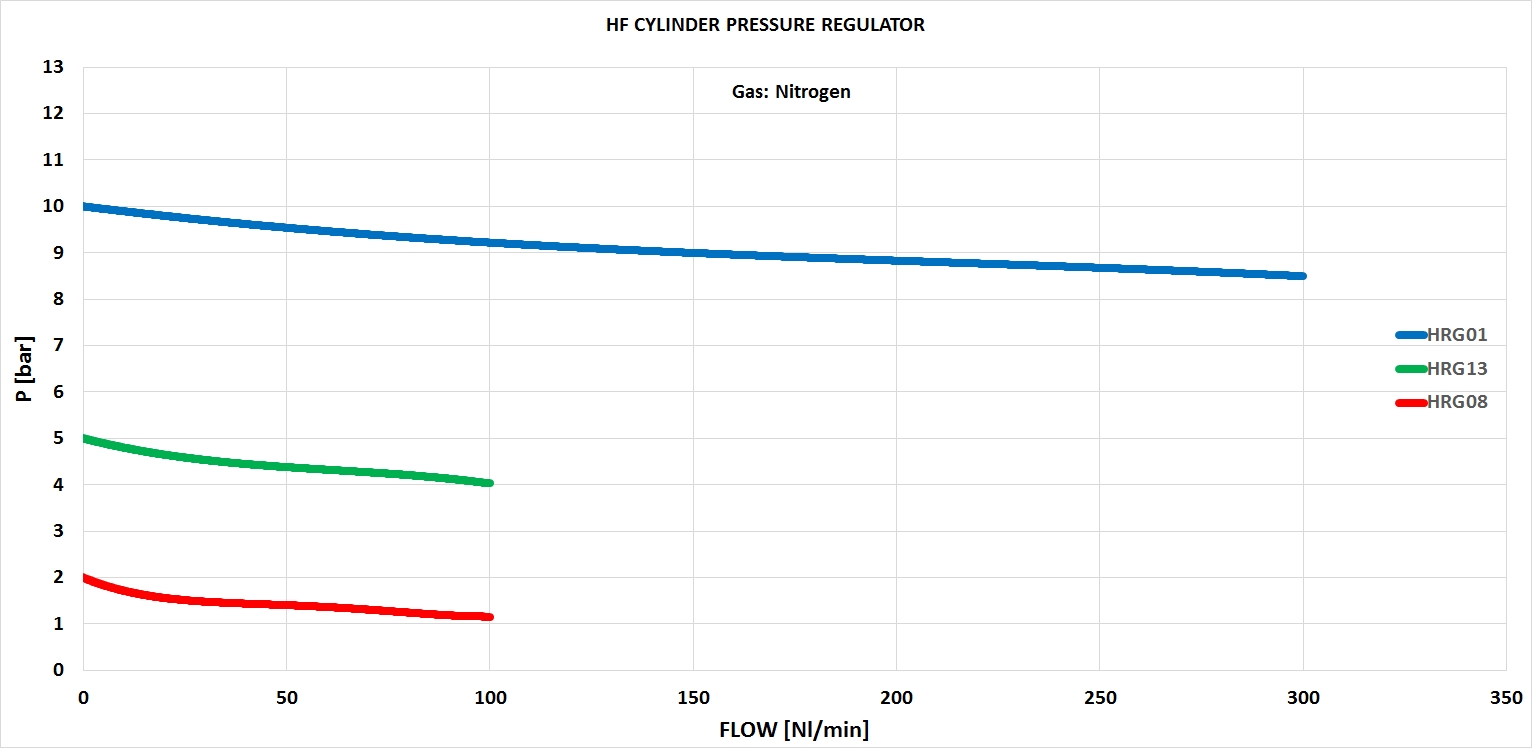

Technische Daten

CODE GAS Q max. P1 max. P2 max. EINGANGSANSCHLUSS AUSGANGSANSCHLUSS MANOMETERBEREICH GEWICHT
HRG01D SAUERSTOFF, KOHLENDIOXID, HELIUM, ARGON 18 Nm³/h 200 bar 10 bar G3/4" 'A' DIN G1/4" F R 0-315 bar / 0-16 bar  0,9 kg
HRG01F SAUERSTOFF 18 Nm³/h 200 bar 10 bar SI22,91x1,814 'A' F G1/4" F R 0-315 bar / 0-16 bar 0,9 kg
HRG01UK SAUERSTOFF, NITROGEN, AIR, HELIUM, ARGON 18 Nm³/h 200 bar 10 bar G5/8" 'B' UK G1/4" F R 0-315 bar / 0-16 bar 0,9 kg
HRG02D NITROGEN, HELIUM, ARGON 18 Nm³/h 200 bar 10 bar W24,32x1/14" 'A' DIN G1/4" F R 0-315 bar / 0-16 bar 0,9 kg
HRG02F NITROGEN, HELIUM, ARGON 18 Nm³/h 200 bar 10 bar SI21,7x1,814 'A' F G1/4" F R 0-315 bar / 0-16 bar 0,9 kg
HRG03D DRUCKLUFT 18 Nm³/h 200 bar 10 bar G5/8" 'B' DIN G1/4" F R 0-315 bar / 0-16 bar 0,9 kg
HRG03F DRUCKLUFT 18 Nm³/h 200 bar 10 bar SI30x1,75 'A' F G1/4" F R 0-315 bar / 0-16 bar 0,9 kg
HRG04F STICKSTOFFOXIDE 18 Nm³/h 200 bar 10 bar SI26x1,5 'B' F G1/4" F R 0-315 bar / 0-16 bar 0,9 kg
HRG04UK STICKSTOFFOXIDE 18 Nm³/h 200 bar 10 bar W11/16"x1/20" UK G1/4" F R 0-315 bar / 0-16 bar 0,9 kg
HRG05D KOHLENDIOXID, NITROGEN, AIR, STICKSTOFFOXIDE, HELIUM, ARGON 18 Nm³/h 200 bar 10 bar W21,80x1/14" 'A' DIN G1/4" F R 0-315 bar / 0-16 bar 0,9 kg
HRG07D WASSERSTOFF,  ERDGAS 18 Nm³/h 200 bar 10 bar W21,80x1/14" LH 'A' DIN G1/4" F R 0-315 bar / 0-16 bar 0,9 kg
HRG07F WASSERSTOFF,  ERDGAS 18 Nm³/h 200 bar 10 bar SI 21,7x1,8/14" LH 'A' F G1/4" F R 0-315 bar / 0-16 bar 0,9 kg
HRG07UK WASSERSTOFF,  ERDGAS 18 Nm³/h 200 bar 10 bar G5/8" LH 'B' UK G1/4" F R 0-315 bar / 0-16 bar 0,9 kg
HRG08D ACETYLEN 6 Nm³/h 25 bar 1,2 bar M22x2 'C' DIN G1/4" F R 0-315 bar / 0-16 bar 0,9 kg
HRG09UK KOHLENDIOXID 18 Nm³/h 200 bar 10 bar 0,860"x14 TPI 'A' G1/4" F R 0-315 bar / 0-16 bar 0,9 kg
HRG12D ACETYLEN 6 Nm³/h 25 bar 1,2 bar G3/8" LH 'B' UK G1/4" F R 0-40 bar / 0-2,5 bar 0,9 kg
HRG12F ACETYLEN 6 Nm³/h 25 bar 1,2 bar W21,91x1,814 'B' DIN G1/4" F R 0-40 bar / 0-2,5 bar 0,9 kg
HRG12UK ACETYLEN 6 Nm³/h 25 bar 1,2 bar G5/8" LH 'B' UK G1/4" F R 0-40 bar / 0-2,5 bar 0,9 kg
HRG13D PROPAN 6 Nm³/h 15 bar 5 bar W21,80x1/14" LH 'A' DIN G1/4" F R 0-16 bar / 0-6 bar 0,9 kg
HRG13F PROPAN 6 Nm³/h 15 bar 5 bar G5/8" LH 'B' F G1/4" F R 0-16 bar / 0-6 bar 0,9 kg
HRG13UK PROPAN 6 Nm³/h 15 bar 5 bar SI21,7x1,814 LH 'A' UK G1/4" F R 0-16 bar / 0-6 bar 0,9 kg
