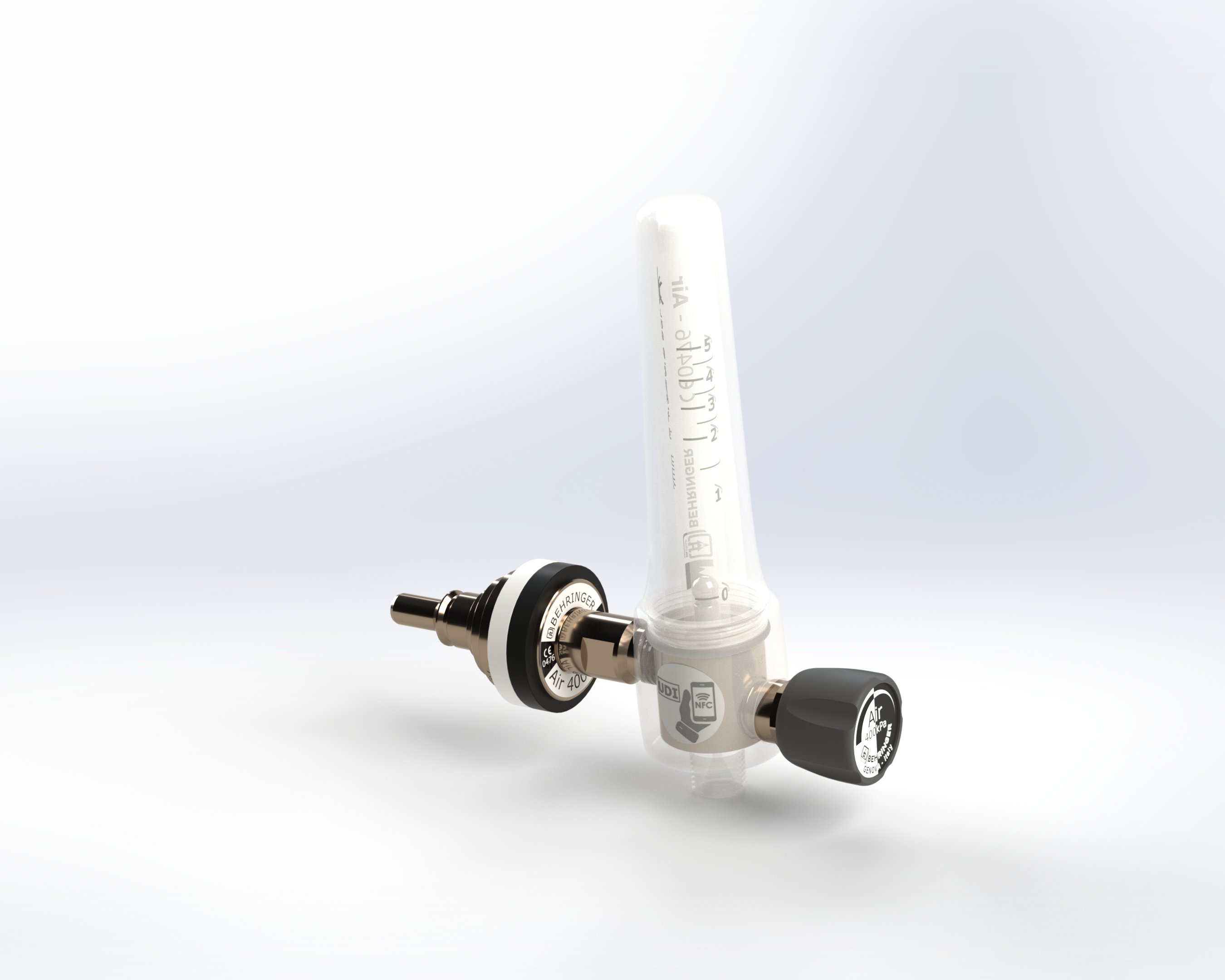

Débitmètre pour air médical 0 à 5 l / min

Description du produit

Débitmètre à section variable pour le dosage d'air médical dans le domaine pédiatrique ; échelle de 0 à 5 l / min; il peut être raccordé au réseau de distribution de gaz médicaux grâce à des raccords adaptés selon AFNOR NF S 90-116, DIN 13260-1, UNI 9507, BS 5682, SS 8752430, filetage G 1/4" M DX ; autres configurations disponibles sur demande ; le dispositif permet, en réglant le robinet à pointeau, un débit de 0 à 5 l/min à une pression de 4,5 bar ; débitmètre sortie G 1/4" M DX.

Règlementation

NF S 90-116 | UNI 9507 | UNI EN ISO 15002 | DIN 13260-2 | EN ISO 15001 | SS 8752430

Composants

Corps en aluminium nickelé chimiquement.
Flotteur sphérique en acier inoxydable AISI 316.
Entrée avec raccord gaz spécifique ou filetage G 1/4" M DX.
Sortie filetée G 1/4" M DX ou M12x1.25 M DX.
Robinet de réglage à pointeau en laiton, avec terminal en MAKROLON et bouton en ABS.
Joint torique d'étanchéité en EPDM et silicone.
Colonne rotamétrique interne graduée et colonne externe MAKROLON.

Kit d'entretien

Caractéristiques techniques

CODE GAZ RACCORD ENTRÉE RACCORD SORTIE ÉCHELLE   BAR
HF090 Air G 1/4" M G 1/4" M 0-5 l/min 4,5
HF092 Air AFNOR NF S 90-116 G 1/4" M 0-5 l/min 4,5
HF093 Air DIN 13260-2 G 1/4" M 0-5 l/min 4,5
HF094 Air BS 5682 G 1/4" M 0-5 l/min 4,5
HF094A Air SS 8752430 G 1/4" M 0-5 l/min 4,5
