Riduttore da bombola 451 Propano
Descrizione del prodotto
Riduttore di pressione da bombola adatto alla decompressione dei gas nei processi di sfiammatura automatica.
Esso è dotato di due manometri per indicare l'Alta Pressione e la Bassa Pressione, utilizzato in uscita dalle bombole per ridurre la pressione sino a quella di linea o di utilizzo.
La pressione massima in ingresso è 15 bar, la pressione di uscita è regolabile sino a 2 bar.
In uscita è dotato di una connessione a portagomma per tubo da Ø 8 mm.

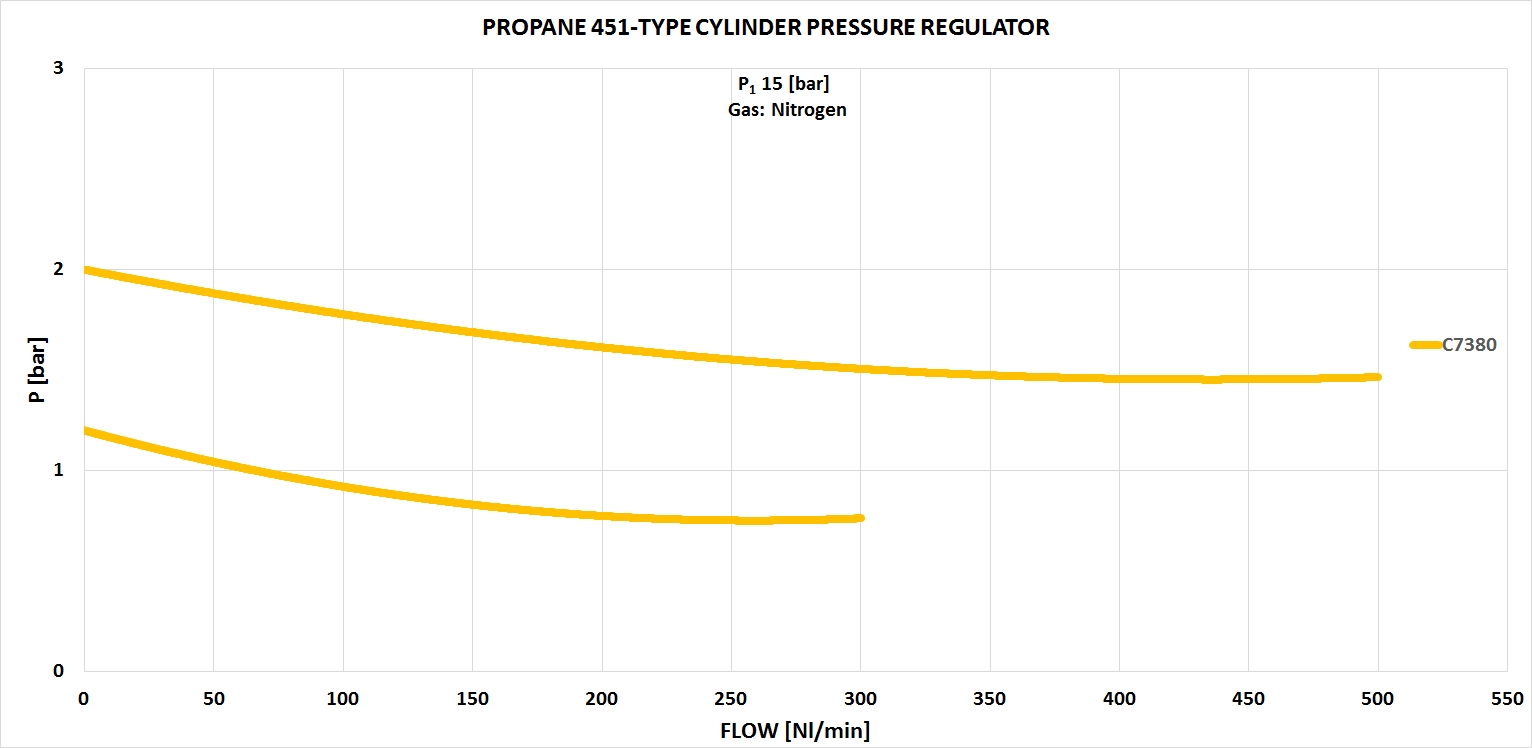

La sua portata massima in Azoto a 2 bar di pressione in uscita è di 30 Nm³/h, 500 Nl/min.
Adatto per l'utilizzo nella sfiammatura automatica ed in abbinamento al cannello CFP.
Normative di riferimento
UNI EN ISO 2503 | UNI EN ISO 5171 | UNI EN ISO 9539Componenti
Corpo, calotta e valvola di scarico sovrapressione, integrata nel riduttore, in ottone CW614N.
Regolazione della pressione con vite filettata.
La connessione in ingresso è gas specifica.
N.1 raccordo in uscita a portagomma per tubo da Ø8 mm.
N.1 manometro in ingresso scala 0-16 bar, diametro Ø60 mm, classe 2.5.
N.1 manometro in uscita scala 0-6 bar, diametro Ø60 mm, classe 2.5.
Molle in acciaio INOX.
Membrana in NBR.
Seggio di tenuta in TEFLON.
O-Ring in NBR.
Guarnizioni in NYLON.
Kit di manutenzione
| CODICE | DESCRIZIONE |
| CK041 | EQ DI RICAMBIO 451 B.P. |
Dati tecnici
| CODICE | Q max. | P1 max. | P2 max. | ATTACCO INGRESSO | ATTACCO USCITA | PESO |
| C7380 | 30 Nm³/h | 15 bar | 2 bar | W20x1/14" LH 'A' | Portagomma Ø 8 mm | 4,0 kg |
| C7385 | 30 Nm³/h | 15 bar | 2 bar | SI21,7x1,814 LH 'A' | Portagomma Ø 8 mm | 4,0 kg |
| C7386 | 30 Nm³/h | 15 bar | 2 bar | W21,8X1/14" LH 'A' | Portagomma Ø 8 mm | 4,0 kg |
| C7387 | 30 Nm³/h | 15 bar | 2 bar | G5/8" LH 'B' BS | Portagomma Ø 8 mm | 4,0 kg |
Immagini
